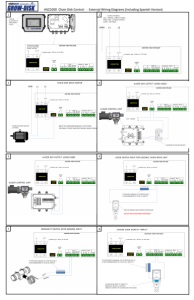

HSCD200 Chain Disk Control - External Wiring Diagrams (Including Spanish Version) 1 2 3 4 5 6 7 8
Copyright © 2018 by Hog Slat, Inc. www.hogslat.com Copyright © 2018 by Hog Slat, Inc. www.hogslat.com Copyright © 2018 by Hog Slat, Inc. Part Number: HSMANUAL- 180 Rev A2 HSART -561 Market – Hog Product Group – Grower Select 11 9 12 10
SUMINISTRO DE ENERGÍA 220-240VAC, MONOFÁSICO TAMAÑO DEL ALAMBRE: 12 AWG COBRE CARGA: 2 HP MAX Línea 1 Línea 2 / N Polo a Tierra MOTOR DE ACCIONAMIENTO CADENA DE DISCO Línea 1 Línea 2 / N Polo a Tierra MOTOR DE ACCIONAMIENTO CADENA DE DISCO 2 HP MAX. CONSULTE EL MANUAL DEL OPERADOR PARA LOS VOLTAJES DEL SISTEMA PARA OTROS DIFERENTES A 190-240 VAC MONOFÁSICO. SALIDA BARRENA N / A (Normalmente Abierto) USANDO HS593 UNIDAD DE CONTROL DE BARRENA 220 –240VAC Línea 1 Línea 2 EL1008 RELE O EQUIVALENTE SALIDA BARRENA N / A (Normalmente Abierto) USANDO HS693 UNIDAD DE COTROL DE BARRENA ENTRADA INTERRUPTOR DE PROXIMIDAD (SENSOR DE ALIMENTACIÓN) 4A DE GOLPE LENTO PARA EVITAR DAÑOS AL CONTROLADOR, SE RECOMIENDA AGREGAR UN FUSIBLE A TODAS LAS ENTRADAS ENTRADA DE SEGURIDAD CADENA DE DISCO PARA EVITAR DAÑOS AL CONTROLADOR, SE RECOMIENDA AGREGAR UN FUSIBLE A TODAS LAS ENTRADAS 2A DE GOLPE LENTO REAJUSTE MANUAL DEL INTERRUPTOR DE SEGURIDAD DE CADENA DE DISCO ESTA LOCALIZADO DENTRO DE LA CUBIERTA DE LA CAJA DE ALOJAMIENTO DE LA CADENA DE DISCO 1 2 3 4 5 6 7 8
ENTRADA INTERRUPTOR DE SEGURIDAD DEL ACTUADOR PARA EVITAR DAÑOS AL CONTROLADOR, SE RECOMIENDA AGREGAR UN FUSIBLE A TODAS LAS ENTRADAS HS583E SERIES MÁQUINA DE CORTINA UTILIZADA COMO ACTUADOR PARA CONTROL DE CAIDA O TIPICAMENTE EL INTERRUPTORN/O (NORMALMENTE ABIERTO) PARA INDICAR QUE LAS CAIDAS ESTAN CERRADAS 2A DE GOLPE LENTO SALIDA DE CONTROL DEL ACTUADOR AL ACTUADOR LINEAL / VÁLVULA-E (SI SE UTILIZA LA OPCIÓN DE DESCARGA) PARA EVITAR DAÑOS AL CONTROLADOR, SE RECOMIENDA AGREGAR UN FUSIBLE A TODAS LAS ENTRADAS 5A DE GOLPE LENTO N / L2 120 / 240 VAC 5A MAX. O VALVULA-E SALIDA DE CONTROL DEL ACTUADOR A LA MÁQUINA DE CORTINA DE LA SERIE HS583 PARA EVITAR DAÑOS AL CONTROLADOR, SE RECOMIENDA AGREGAR UN FUSIBLE A TODAS LAS ENTRADAS 5A DE GOLPE LENTO SALIDAS DE ALARMA Y LUZ DE ERROR /PROBLEMAS PARA EVITAR DAÑOS AL CONTROLADOR, SE RECOMIENDA AGREGAR UN FUSIBLE A TODAS LAS ENTRADAS 4A DE GOLPE LENTO 120/240VAC (500W MAX) N / L2 2A DE GOLPE LENTO 24V AC / DC 2A MAX SUMINISTRO DE ALARMA www.hogslat.com Copyright © 2018 by Hog Slat, Inc. Part Number: HSMANUAL- 180 Rev A2 HSART -561 Market – Hog Product Group – Grower Select 11 9 12 10
