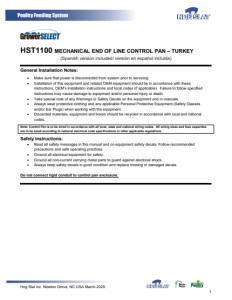

Hog Slat Inc. Newton Grove, NC USA March 2020 1 Poultry Feeding System HST1100 MECHANICAL END OF LINE CONTROL PAN – TURKEY (Spanish version included/ versión en español incluida) General Installation Notes: Make sure that power is disconnected from system prior to servicing. Installation of this equipment and related OEM equipment should be in accordance with these instructions, OEM’s installation instructions and local codes (if applicable). Failure to follow specified instructions may cause damage to equipment and/or personal injury or death. Take special note of any Warnings or Safety Decals on the equipment and in manuals. Always wear protective clothing and any applicable Personal Protective Equipment (Safety Glasses and/or Ear Plugs) when working with the equipment. Discarded materials, equipment and boxes should be recycled in accordance with local and national codes. Note: Control Pan is to be wired in accordance with all local, state and national wiring codes. All wiring sizes and fuse capacities are to be sized according to national electrical code specifications or other applicable regulations. Safety Instructions: Read all safety messages in this manual and on equipment safety decals. Follow recommended precautions and safe operating practices. Ground all electrical equipment for safety. Ground all non-current carrying metal parts to guard against electrical shock. Always keep safety decals in good condition and replace missing or damaged decals. Do not connect rigid conduit to control pan enclosure.
Hog Slat Inc. Newton Grove, NC USA March 2020 2 Poultry Feeding System HST1100 Installation Diagram: Wiring: IMPORTANT Disconnect all electrical power before attempting installation of this (or any equipment), inspecting or servicing. Ground all electrical equipment in accordance with applicable codes. Do not assume equipment will automatically be grounded due to incidental metal-to-metal contact. ALL electrical wiring must be done by a qualified electrician in accordance with local and national electric codes. Motor Wiring: See motor nameplate for wiring instructions. DANGER: Electrical Hazard
Hog Slat Inc. Newton Grove, NC USA March 2020 3 Poultry Feeding System HST1100 Mechanical End of Line Control Pan - Turkey
Hog Slat Inc. Newton Grove, NC USA March 2020 4 Poultry Feeding System This equipment must be installed in accordance with all State and Local Codes and applicable Regulations which should be followed in all cases. Authorities having jurisdiction should be consulted before installations are made. Hog Slat, Inc. PO Box 300 Newton Grove, NC 28366 Phone: (910) 594-0219 Fax: (910) 594-1392 www.hogslat.com Copyright © 2017 by Hog Slat, Inc. Part Number: HSMANUAL-230 Rev A1 Market: Poultry Product Group: Grower Select
Hog Slat Inc. Newton Grove, NC USA March 2020 5 Poultry Feeding System HST1100 MECÁNICO BANDEJA DE CONTROL DE FINAL DE LINEA - PAVO Notas Generales sobre la Instalación: *FOE: Fabricante Original de Equipo Asegúrese de que la energía está desconectada del sistema antes de realizar el mantenimiento. La instalación de este equipo y equipos relacionados (FOE) deben estar de acuerdo con estas instrucciones, instrucciones de instalación del FOE y los códigos locales (si es aplicable). Si no se siguen las instrucciones especificadas puede causar daños al equipo y / o lesiones personales o hasta la muerte. Preste especial atención a las advertencias o calcomanías de seguridad en el equipo y en los manuales. Siempre use ropa de protección y equipo de protección personal (gafas de seguridad y / o tapones para los oídos), aplicable cuando se trabaja con el equipo. Materiales desechados, equipos y cajas deben ser reciclados de acuerdo con los códigos locales y nacionales. Nota: La bandeja de control debe de alambrarse de acuerdo con todos los códigos de alambrado local, estatal y nacional. Todos los tamaños de cable/alambre y capacidades de fusibles deben calcularse de acuerdo con las especificaciones del código eléctrico nacional u otras reglamentaciones. Instrucciones de Seguridad: Leer todos los mensajes de seguridad en este manual y en las calcomanías de seguridad del equipo. Siga las recomendaciones de precaución y prácticas de operación segura. Realice conexión/polo a tierra a todo el equipo eléctrico por seguridad. Realice conexión/polo a tierra a todas aquellas piezas metálicas no-conductoras para evitar una descarga eléctrica. Mantenga siempre las etiquetas de seguridad en buen estado y vuelva a colocar las calcomanías faltantes o dañadas. No conecte conductos rígidos al alojamiento de la bandeja de control. Nota de Instalación de la Unidad de Potencia: Algunas unidades de potencia pueden comprarse en una orientación donde la unidad de alimentación no se puede atornillar a la bandeja de control HST1500. La cabeza del engranaje deberá reorientarse girándola 180 grados. Retire el tapón del tubo del zócalo hexagonal de ¼ ”de la parte superior de la cabeza del engranaje y reemplácelo con el tapón de ventilación. Asegúrese de que el tapón de ventilación esté siempre en la parte superior del reductor y que el enchufe hexagonal de ¼ ”esté siempre en la parte inferior del reductor. Estos enchufes son intercambiables. El condensador debe apuntar hacia el techo.
Hog Slat Inc. Newton Grove, NC USA March 2020 6 Poultry Feeding System Diagrama de Instalación HST1100: Alambrado: IMPORTANTE Desconecte toda la energía eléctrica antes de intentar la instalación de este (o cualquier otro equipo), la inspección o el servicio. Conecte a tierra todos los equipos eléctricos de acuerdo con los códigos aplicables. No asuma que el equipo se conectará a tierra automáticamente debido a un contacto incidental de metal a metal. TODO el alambrado eléctrico debe ser realizado por un electricista calificado de acuerdo con los códigos eléctricos locales y nacionales. Alambrado del Motor: vea la placa de identificación del motor para las instrucciones de alambrado PELIGRO: Riesgo Electrico
Hog Slat Inc. Newton Grove, NC USA March 2020 7 Poultry Feeding System HST1100 Mecánico Bandeja de Control de Final de Línea - Pavo Lista de Partes ARTICULO CANT Número de parte Descripción 1 1 HST1100-2 Tubo, Ensamblaje, Caída Mecánica 2 1 HST1100-3 Protector EOL , alimentador de pavo-mecánico 3 1 HST1000-10 Soporte, tubo de ajuste 4 1 HST1000-1 Bandeja, alimentador de pavo 5 1 HS07091707 Anillo, ajuste, tubo/conducto 6 3 HST1000-8 Pata, soporte, protector del alimentador 7 1 HST1000-14 Pata, apoyo, balanceo 8 1 88023NMF Conducto Rollos flexibles de 1/2 "X 100’ vendidos por pie 9 1 8802093 Codo, metálico, 1/2 impermeable hermético a líquidos 10 1 8802092 Buje, conducto, impermeable hermético a líquidos, 1/2 gris ST 11 1 HST1100-5 Alojamiento completo, unidad EOL principal, mecánica 12 1 HST1100-10 Entrada, control EOL mecánico completo 2 " 13 1 HST1100-17 Ensamblaje, escudo protector de paleta - Control EOL 14 1 HST1100-15 Paleta, Control EOL 15 1 HS8500-15 Soporte, retenedor - Paleta de control EOL 16 1 HS8500-10 Soporte completo, módulo de control - EOL Control 17 1 HS8500-31 Soporte completo, divisor de tolva - Control EOL 18 1 HS8250-4 Ensamblaje eléctrico de gabinete o alojamiento 19 1 HS8500-19 Soporte, extremo de transmisión - Control EOL 20 1 HST1100-12 Ensamblaje de la cubierta, Hopper-EOL Control- Mecánico 21 1 HST1100-9 Protector trasero, tolva - EOL Control-Mecánico 22 1 HST1100-7 Soporte completo, Control de EOL inferior-Mecánico
Hog Slat Inc. Newton Grove, NC USA March 2020 8 Poultry Feeding System Este equipo debe ser instalado de acuerdo con todos los códigos estatales y locales y reglamentos aplicables que deben seguirse en todos los casos. Las autoridades competentes deben ser consultadas antes de que se efectúen las instalaciones. Hog Slat, Inc. PO Box 300 Newton Grove, NC 28366 Phone: (910) 594-0219 Fax: (910) 594-1392 www.hogslat.com Part Number: HSMANUAL-230 Rev A1 Market: Poultry Product Group: Grower Select
