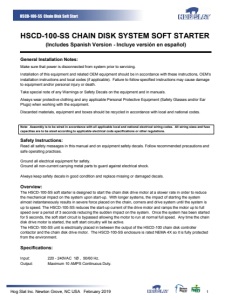

Hog Slat Inc. Newton Grove, NC USA February 2019 1 HSCD-100-SS Chain Disk Soft Start HSCD-100-SS CHAIN DISK SYSTEM SOFT STARTER (Includes Spanish Version - Incluye versión en español) General Installation Notes: Make sure that power is disconnected from system prior to servicing. Installation of this equipment and related OEM equipment should be in accordance with these instructions, OEM’s installation instructions and local codes (if applicable). Failure to follow specified instructions may cause damage to equipment and/or personal injury or death. Take special note of any Warnings or Safety Decals on the equipment and in manuals. Always wear protective clothing and any applicable Personal Protective Equipment (Safety Glasses and/or Ear Plugs) when working with the equipment. Discarded materials, equipment and boxes should be recycled in accordance with local and national codes. Note: Assembly is to be wired in accordance with all applicable local and national electrical wiring codes. All wiring sizes and fuse capacities are to be sized according to applicable electrical code specifications or other regulations. Safety Instructions: Read all safety messages in this manual and on equipment safety decals. Follow recommended precautions and safe operating practices. Ground all electrical equipment for safety. Ground all non-current carrying metal parts to guard against electrical shock. Always keep safety decals in good condition and replace missing or damaged decals. Overview: The HSCD-100-SS soft starter is designed to start the chain disk drive motor at a slower rate in order to reduce the mechanical impact on the system upon start-up. With longer systems, the impact of starting the system almost instantaneously results in severe force placed on the chain, corners and drive system until the system is up to speed. The HSCD-100-SS reduces the start-up current of the drive motor and ramps the motor up to full speed over a period of 3 seconds reducing the sudden impact on the system. Once the system has been started for 5 seconds, the soft start circuit is bypassed allowing the motor to run at normal full speed. Any time the chain disk drive motor is started, the soft start circuitry will be active. The HSCD-100-SS unit is electrically placed in between the output of the HSCD-100 chain disk controller contactor and the chain disk drive motor. The HSCD-100-SS enclosure is rated NEMA 4X so it is fully protected from the environment. Specifications: Input: 220 - 240VAC 1Ø , 50/60 Hz. Output: Maximum 10 AMPS Continuous Duty.
Hog Slat Inc. Newton Grove, NC USA February 2019 2 HSCD-100-SS Chain Disk Soft Start HSCD-100-SS Exploded View and Parts Diagram. Parts List REF # PART # DESCRIPTION 1 THL-1024U-F5S TIME DELAY RELAY, 5 SECOND FIXED 2 DP30C2P-2 CONTACTOR 2 POLE, 30 AMP 240V 3 HFE1 SINGLE PHASE SOFT STARTER 4 EL1159 TERMINAL STRIP, 8 POSITION, 8 AWG MAX 5 VJ1008W ENCLOSURE, 10 X 8, NEMA 4X 6 HSLABEL-008 LABEL, WARNING SHOCK HAZARD
Hog Slat Inc. Newton Grove, NC USA February 2019 3 HSCD-100-SS Chain Disk Soft Start Installation: IMPORTANT: Disconnect all electrical power before attempting installation of this (or any equipment), inspecting or servicing. Ground all electrical equipment in accordance with applicable codes. Do not assume equipment will automatically be grounded due to incidental metal-to-metal contact. ALL electrical wiring must be done by a qualified electrician in accordance with local and national electric codes. 1. Loosen the four screws securing the cover. The screws do not have to be removed but loosened enough for the cover to be removed. DANGER: Electrical Hazard
Hog Slat Inc. Newton Grove, NC USA February 2019 4 HSCD-100-SS Chain Disk Soft Start 2. Mount the HSCD-100-SS vertically as shown. Wiring terminal should be on the bottom. Secure the enclosure using the four mounting holes provided. When installing external wiring, use liquid tight connectors only. Drill holes for connectors in this location to have adequate space for wires. Take special care when drilling holes into the enclosure to prevent damage to internal components. Mounting Holes TOP Wiring terminal Install liquid tight connectors in this area.
Hog Slat Inc. Newton Grove, NC USA February 2019 5 HSCD-100-SS Chain Disk Soft Start Wiring Diagram: ALL WIRES SHOULD BE 12 AWG STRANDED, 300V
Hog Slat Inc. Newton Grove, NC USA February 2019 6 HSCD-100-SS Chain Disk Soft Start Operation: No adjustments are required. Unit is pre-set from factory for the proper ramp rate the chain disk motor requires to get to full speed. However, if no speed ramp is observed or motor cycles up and down before finally reaching full speed, the adjustment potentiometer should be verified it is in the correct position. Disconnect power from the unit. Remove the front cover of the enclosure. Remove two screws that secure the cover over the soft start unit. With cover removed locate the “Blue” adjustment pot as shown below. Confirm the arrow is pointing upward at 12 o’clock as shown below. Adjustment affects: Turning the Blue adjustment counterclockwise decreases the ramp time of the soft start. Decreasing the ramp rate too far will result in the unit not being effective in soft starting the chain disk system. Turning the Blue adjustment clockwise increases the ramp time. Going beyond the 12 o’clock setting too far may allow the motor to speed cycle before coming up to full speed. Speed cycle is when the motor will speed up slowly just fast enough to switch out the start capacitor, slow down and switch back in the start capacitor. This speed up, slow down and speed up again is an unwanted condition and should be avoided. Remove (2) Phillips head screws from cover Adjustment pot should be pointing straight up.
Hog Slat Inc. Newton Grove, NC USA February 2019 7 HSCD-100-SS Chain Disk Soft Start Hog Slat Limited Warranty Hog Slat warrants products to be free from defects in material or workmanship for a period of twenty-four (24) months from the date of original purchase. Hog Slat will credit, repair, or replace, at its option any product deemed defective within this time period. Labor costs associated with the replacement or repair of the product are not covered by the Seller/Manufacturer. Conditions and Limitations 1. The product must be installed by and operated in accordance with the instructions published by the Seller/Manufacturer or Warranty will be void. 2. Warranty is void if all components are not original equipment supplied by the Seller/Manufacturer. 3. This product must be purchased from and installed by an authorized retailer/distributor or certified representative thereof or the Warranty will be void. 4. Malfunctions or failure resulting from misuse, abuse, negligence, alteration, accident, or lack of proper maintenance shall not be considered defects under the Warranty. 5. This Warranty applies only to components/systems for the care of poultry and livestock. Other applications in industry or commerce are not covered by this Warranty. 6. This Warranty applies only to the Original Purchaser of the product. The Seller/Manufacturer shall not be liable for any Consequential or Special Damage which any purchaser may suffer or claim to suffer as a result of any defect in the product. “Consequential” or “Special Damages” as used herein include, but are not limited to, lost or damaged products or goods, costs of transportation, lost sales, lost orders, lost income, increased overhead, labor and incidental costs and operational inefficiencies. THIS WARRANTY CONSTITUTES THE SELLER/MANUFACTURER’S ENTIRE AND SOLE WARRANTY AND THIS MANUFACTURER EXPRESSLY DISCLAIMS ANY AND ALL OTHER WARRANTIES, INCLUDING, BUT NOT LIMITED TO, EXPRESS AND IMPLIED WARRANTIES AS TO MERCHANTABILITY, FITNESS FOR PARTICULAR PURPOSES SOLD AND DESCRIPTION OR QUALITY OF THE PRODUCT FURNISHED HEREUNDER. Hog Slat Retailers/Distributors are not authorized to modify or extend the terms and conditions of this Warranty in any manner or to offer or grant any other warranties for GrowerSelect products in addition to those terms expressly stated above. An officer of Hog Slat must authorize any exceptions to this Warranty in writing. The Seller/Manufacturer reserves the right to change models and specifications at any time without notice or obligation to improve previous models.
Hog Slat Inc. Newton Grove, NC USA February 2019 8 HSCD-100-SS Chain Disk Soft Start This equipment must be installed in accordance with all State and Local Codes and applicable Regulations which should be followed in all cases. Authorities having jurisdiction should be consulted before installations are made. Hog Slat, Inc. PO Box 300 Newton Grove, NC 28366 Phone: (910) 594-0219 Fax: (910) 594-1392 www.hogslat.com Copyright © 2016 by Hog Slat, Inc. Part Number: HSMANUAL-099 Rev A1 Market: HOG
Hog Slat Inc. Newton Grove, NC USA February 2019 9 HSCD-100-SS Chain Disk Soft Start ARRANCADOR SUAVE DEL DISCO DE CADENA HSCD-100-SS Notas generales de instalación: Asegúrese de que la energía esté desconectada del sistema antes de realizar el mantenimiento. La instalación de este equipo y del equipo relacionado del *FOE debe cumplir estas instrucciones, las instrucciones de instalación del FOE y los códigos locales (si corresponde). El incumplimiento de las instrucciones especificadas puede causar daños al equipo y lesiones personales o la muerte. Preste especial atención a las calcomanías de seguridad o advertencias en el equipo y en los manuales. Siempre use ropa de protección y cualquier equipo de protección personal aplicable (gafas de seguridad o tapones para los oídos) cuando trabaje con el equipo. Los materiales, equipos y cajas desechados deben reciclarse en conformidad con los códigos locales y nacionales. Nota: el ensamblaje se debe conectar en conformidad con todos los códigos locales y nacionales de alambrado eléctrico. Todas las capacidades de los fusibles y los calibres del alambrado deben calcularse de acuerdo a las especificaciones de los códigos eléctricos aplicables u otros reglamentos. Instrucciones de seguridad: Lea todos los mensajes de seguridad en este manual y en las calcomanías de seguridad del equipo. Cumpla las precauciones recomendadas y las prácticas de operación segura. Conecte a tierra todos los equipos eléctricos por seguridad. Conecte a tierra todas las piezas metálicas no conductoras para evitar descargas eléctricas. Mantenga siempre las calcomanías de seguridad en buenas condiciones y reemplace las calcomanías dañadas o faltantes. Descripción general: El arrancador suave HSCD-100-SS está diseñado para arrancar el motor de accionamiento del disco de cadena a una menor velocidad para reducir el impacto mecánico en el sistema al arrancar. Con sistemas más largos, el impacto de arrancar el sistema ocasiona casi instantáneamente una gran fuerza en la cadena, las esquinas y el sistema de accionamiento hasta que sistema alcanza velocidad máxima. El HSCD-100-SS reduce la corriente de arranque del motor de accionamiento y acelera el motor hasta alcanzar la velocidad máxima en un período de 3 segundos que reduce el impacto repentino sobre el sistema. Una vez que el sistema ha estado arrancado durante 5 segundos, el circuito de arranque suave se desvía permitiendo que el motor funcione a la velocidad máxima normal. Siempre que el motor de accionamiento del disco de cadena se arranque, el sistema de circuitos del arranque suave estará activo. La unidad HSCD-100-SS está colocada eléctricamente entre la salida del contactor del controlador del disco de cadena HSCD-100 y el motor de accionamiento del disco de cadena. La caja de alojamiento de HSCD-100-SS posee una clasificación NEMA 4X de modo que está totalmente protegida del medioambiente. Especificaciones: Entrada: 220 - 240 VCA 1Ø, 50/60 Hz. Salida: Servicio continuo de 10 amperios como máximo
Hog Slat Inc. Newton Grove, NC USA February 2019 10 HSCD-100-SS Chain Disk Soft Start HSCD-100-SS Vista ampliada y diagrama de piezas. Lista de piezas N.° DE REF. N.° DE PIEZA DESCRIPCIÓN 1 THL-1024U-F5S RELÉ DE RETRASO DE TIEMPO, FIJADO EN 5 SEGUNDOS 2 DP30C2P-2 CONTACTOR DE 2 POLOS, 30 AMP 240 V 3 HFE1 ARRANCADOR SUAVE MONOFÁSICO 4 EL1159 REGLETA DE TERMINALES DE 8 POSICIONES AWG 8 MÁX. 5 VJ1008W CAJA DE ALOJAMIENTO, 10 X 8, NEMA 4X 6 HSLABEL-008 ETIQUETA DE ADVERTENCIA DE RIESGO DE DESCARGA ELÉCTRICA
Hog Slat Inc. Newton Grove, NC USA February 2019 11 HSCD-100-SS Chain Disk Soft Start Instalación: IMPORTANTE: Desconecte la energía eléctrica antes de instalar, inspeccionar o reparar este (o cualquier otro equipo). Conecte a tierra todos los equipos eléctricos en conformidad con los códigos aplicables. No asuma que el equipo se conectará a tierra automáticamente debido al contacto incidental de metal con metal. TODO el alambrado eléctrico debe ser realizado por un electricista calificado en conformidad con los códigos eléctricos locales y nacionales. 1. Afloje los cuatro tornillos que sostienen la cubierta. Los tornillos no deben quitarse, sino que deben aflojarse lo suficiente para retirar la cubierta. PELIGRO: Riesgo eléctrico
Hog Slat Inc. Newton Grove, NC USA February 2019 12 HSCD-100-SS Chain Disk Soft Start 2. Monte el HSCD-100-SS verticalmente tal como se muestra. La terminal del alambrado debe estar en la parte inferior. Fije la caja de alojamiento usando los cuatro orificios de montaje provistos. Al instalar el cableado externo, use solamente conectores herméticos. Taladre los orificios de los conectores en esta ubicación para tener suficiente espacio para los cables. Tenga especial cuidado cuando perfore orificios en la caja de alojamiento para evitar daños a los componentes internos. Orificios de montaje PARTE SUPERIOR Terminal de alambrado En esta área, instale los conectores herméticos.
Hog Slat Inc. Newton Grove, NC USA February 2019 13 HSCD-100-SS Chain Disk Soft Start Diagrama del alambrado: TODOS LOS CABLES DEBEN SER TRENZADOS AWG 12 DE 300 V
Hog Slat Inc. Newton Grove, NC USA February 2019 14 HSCD-100-SS Chain Disk Soft Start Operación: No es necesario realizar ajustes. La unidad está preajustada de fábrica para la rampa de carga adecuada que requiere el motor del disco de cadena para alcanzar la velocidad máxima. Sin embargo, si no se observa rampa de carga o el motor tiene altibajos antes de alcanzar la velocidad máxima, se debe verificar que el potenciómetro de ajuste esté en la posición correcta. Desconecte la alimentación de la unidad. Retire la cubierta frontal de la caja de alojamiento. Retire los dos tornillos que sostienen la cubierta sobre la unidad de arranque suave. Con la cubierta retirada, localice el potenciómetro “azul” de ajuste tal como se muestra abajo. Confirme que la flecha apunte hacia arriba a las 12 en punto tal como se muestra abajo. Efectos del ajuste: Si gira el potenciómetro azul en el sentido contrario a las agujas del reloj, disminuye el tiempo de rampa del arranque suave. Si disminuye demasiado la rampa de carga, la unidad no será eficaz en el arranque suave del sistema de disco de cadena. Si gira el potenciómetro azul en sentido horario, aumenta el tiempo de rampa. Ubicar el ajuste de modo que supere las 12 en punto puede permitir que el motor acelere el ciclo antes de alcanzar la velocidad máxima. El ciclo de velocidad ocurre cuando el motor acelera lento, apenas lo suficientemente rápido para desconectar el condensador de arranque, disminuye la velocidad y vuelve a conectar el condensador de arranque. Esta aceleración, desaceleración y aceleración es una condición indeseada y debería evitarse. Retire los (2) tornillos Phillips de la cubierta El potenciómetro de ajuste debe apuntar hacia arriba.
Hog Slat Inc. Newton Grove, NC USA February 2019 15 HSCD-100-SS Chain Disk Soft Start Garantía limitada de Hog Slat Hog Slat garantiza que los productos están libres de defectos de materiales o de mano de obra por un período de veinticuatro (24) meses a partir de la fecha de compra original. Hog Slat emitirá una nota de crédito, reparará o reemplazará, según su criterio, cualquier producto considerado defectuoso dentro de este período de tiempo. Los costos de mano de obra asociados con el reemplazo o la reparación del producto no están cubiertos por el Vendedor/Fabricante. Condiciones y limitaciones 7. El producto debe ser instalado y operado según las instrucciones publicadas por el Vendedor/Fabricante o se anulará la garantía. 8. La garantía es nula si todos los componentes no son los equipos originales suministrados por el Vendedor/Fabricante. 9. El producto debe ser comprado e instalado por un vendedor minorista/distribuidor autorizado o representante certificado del mismo o se anulará la garantía. 10.El mal funcionamiento o la falla que resulte del uso indebido, maltrato, negligencia, alteración, accidente o falta de mantenimiento adecuado no se considerarán defectos bajo la Garantía. 11.Esta Garantía se aplica solamente a los componentes/sistemas para el cuidado de aves de corral y ganado. Las demás aplicaciones en industria o comercio no están cubiertas por esta Garantía. 12.Esta Garantía se aplica solamente al Comprador original del producto. El Vendedor/Fabricante no será responsable de ningún Daño Consecuencial o Especial que cualquier comprador pueda sufrir o reclamar haber sufrido como resultado de cualquier defecto en el producto. Los daños “consecuenciales” o “especiales” como se usan en este documento incluyen, entre otros, productos o bienes extraviados o dañados, costos de transporte, pérdida de ventas, pérdida de pedidos, pérdida de ingresos, aumento de gastos generales, costos de mano de obra y costos incidentales e ineficiencias operativas. ESTA GARANTÍA CONSTITUYE LA GARANTÍA ÚNICA Y EXCLUSIVA DEL VENDEDOR/FABRICANTE Y ESTE FABRICANTE RECHAZA EXPRESAMENTE CUALQUIER OTRA GARANTÍA, INCLUSO, ENTRE OTRAS, LAS GARANTÍAS EXPRESAS O IMPLÍCITAS DE COMERCIALIZACIÓN, IDONEIDAD PARA UN PROPÓSITO ESPECÍFICO DE VENTA Y DESCRIPCIÓN O CALIDAD DEL PRODUCTO PROPORCIONADO. Los Vendedores minoristas/Distribuidores de Hog Slat no están autorizados para modificar o ampliar los términos y las condiciones de esta Garantía en cualquier manera ni para ofrecer u otorgar cualquier otra garantía para los productos de GrowerSelect además de los términos que se indican expresamente arriba. Un funcionario de Hog Slat debe autorizar cualquier excepción a esta Garantía por escrito. El Vendedor/Fabricante se reserva el derecho de cambiar modelos y especificaciones en cualquier momento sin aviso ni obligación de mejorar los modelos anteriores.
Hog Slat Inc. Newton Grove, NC USA February 2019 16 HSCD-100-SS Chain Disk Soft Start Este equipo debe ser instalado de acuerdo con todos los códigos estatales y locales y reglamentos aplicables que deben cumplirse en todos los casos. Las autoridades competentes deben ser consultadas antes de que se efectúen las instalaciones. Hog Slat, Inc. PO Box 300 Newton Grove, NC 28366 Teléfono: (910) 594-0219 Fax: (910) 594-1392 www.hogslat.com Copyrig Número de pieza: HSManual-099 Rev A1 Mercado: HOG
