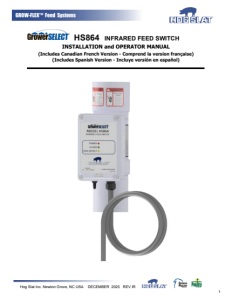

Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 1 GROW-FLEX™ Feed Systems HS864 INFRARED FEED SWITCH INSTALLATION and OPERATOR MANUAL (Includes Canadian French Version - Comprend la version française) (Includes Spanish Version - Incluye versión en español)
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 2 GROW-FLEX™ Feed Systems 1. OVERVIEW / FEATURES: The HS864 Infrared Feed Switch is used to control feed line auger drive motors by detecting the presence of feed. The HS864 is typically mounted beneath an auger control unit at the end of the feed line. When feed has filled the last feed drop, feeder etc… feed will rise into the HS864 body where the feed is detected by a series of infrared sensors. The HS864 has the necessary built-in features to run the feed system automatically with different colored LEDs to let user know operating conditions. The infrared sensors can detect all types of feed and is not impacted by moisture unlike proximity sensors. Built in relay allows direct connection to the auger motor. FEATURES: ❖ Infrared sensing technology. ❖ LEDs to indicate status. ❖ Maximum Run time monitoring. ❖ Feed delay option. ❖ Relay output for auger. 2. TECHNICAL SPECIFICATIONS: ELECTRICAL RATING: Power: 208-240 Volts AC 50/60Hz, single phase. 21.025 Amps. Supply Field Wiring: COPPER CONDUCTORS ONLY. Control Fuse: 1 Amp Fast Acting, 250V. Inputs: Controller: .025 Amps. Outputs: Auger Motor: Dry contact 20 Amps MAX. (1.5 HP MAX.) @ 240VAC. Alarm dry contact: 1 Amps MAX. Operating conditions: 0 to 40°C (32-104°F), 0-95% RH, non-condensing. Indoor use only. Storage temperature: -20 to 50°C (-4 to 120°F). Altitude: Up to 2000 m (6560 ft). Enclosure: INDOOR USE ONLY. 3. GENERAL INSTALLATION NOTES: Make sure that power is disconnected from system prior to servicing. Installation of this equipment and related OEM equipment should be in accordance with these instructions, OEM’s installation instructions and local codes (if applicable). Failure to follow specified instructions may cause damage to equipment and/or personal injury or death.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 3 GROW-FLEX™ Feed Systems Take special note of any Warnings or Safety Decals on the equipment and in manuals. Always wear protective clothing and any applicable Personal Protective Equipment (Safety Glasses and/or Ear Plugs) when working with the equipment. Discarded materials, equipment and boxes should be recycled in accordance with local and national codes. Note: Controller is to be wired in accordance with all applicable local and national electrical wiring codes. All wiring sizes and fuse capacities are to be sized according to applicable electrical code specifications or other regulations. 4. SAFETY INSTRUCTIONS: Read all safety messages in this manual and on equipment safety decals. Follow recommended precautions and safe operating practices. Pay Attention. Take the time to read and understand this as it may save you time later. Recommended operating temperature range is between 0° C and 40°C (32104°F). Do not place controller near water lines. A switch or circuit breaker must be included in the installation. Place controller in a suitable and easily reached location. Warning: Disconnect power before servicing. Warning: DO NOT PRESSURE WASH. PROTECT UNIT DURING ROOM CLEANING. Ground all electrical equipment for safety. Ground all non-current carrying metal parts to guard against electrical shock. Always keep safety decals in good condition and replace missing or damaged decals.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 4 GROW-FLEX™ Feed Systems 5. INSTALLATION: The HS864 mounts below an auger control unit between the drop funnel and last drop tube in the feed system. Use self- drilling screws or wire pin to mount unit. Control Unit HS693 HS593 Or equivalent Last Drop Tube HS864 Infrared Feed Switch Mounting pin 60638 or Screws NOTE ! With crushed corn, mash or other small particle size dusty feeds, mount HS864 slightly rotated (20-30 degrees) underneath auger control unit to prevent unit from prematurely detecting feed.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 5 GROW-FLEX™ Feed Systems 6. WIRING DIAGRAM:
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 6 GROW-FLEX™ Feed Systems 7. ELECTRICAL CONNECTIONS: HS864 TO HS689/HS693 CONTROL UNIT
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 7 GROW-FLEX™ Feed Systems HS864 TO HS589/HS593 CONTROL UNIT OR CHORETIME HS864 TO FLX-4512
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 8 GROW-FLEX™ Feed Systems 8. OPERATION - MODES: FEED DELAY: Once feed has been eaten and drops below the infrared sensors, the HS864 will launch the FEED DELAY TIMER. The green Auger Running indicator will flash while the delay is counting. It is recommended that the FEED DELAY is not set below 30 seconds to prevent short cycling of the auger motor. FEED DELAY can be set up to 930 seconds (15:30 minutes) in 30 seconds increments. Red LED indicator – Power ON Green LED indicator – Auger motor running. Yellow LED indicator – Feed detected. ON/OFF switch. Cycle power off to reset after a fault. FEED DELAY MAX RUN TIME
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 9 GROW-FLEX™ Feed Systems To set the amount of delay, slide the DIP switch position upward. Each position adds together in seconds Example: To obtain a delay of 3 minutes (180 seconds), slide upward DIP switches in position 2 and 3 with all of the others down. MAXIMUM RUNTIME: The HS864 also has a maximum run time of 465 minutes (7.75 Hours). Anytime the fill auger is running the maximum run timer is operational. If at any time the maximum run time is exceeded, the HS864 Power indicator will flash RED. The auger motor will be shut off, and controller will be in fault mode. The unit must be reset to resume operation. Simply cycle the power off and on or switch the toggle switch on the bottom of the unit to the off position for about 2 seconds and back on. Unit will restart and if no feed is in front of the infrared sensors, auger operation will resume. To set the amount of Maximum Run time, slide the DIP switch position upward. Each position adds together in minutes Example: To obtain a delay of 90 minutes, slide upward DIP switches in position 2 and 3 with all of the others down. 30 60 120 240 480 15 30 60 120 240
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 10 GROW-FLEX™ Feed Systems 9. REPLACEMENT PARTS LIST: ITEM # QTY PART NUMBER DESCRIPTION 1 1 HS864-3 COVER, SWITCH HOUSING INFRARED FEED CONTROLLER 2 1 HS589-3 GASKET, COVER, SWITCH HOUSING 3 1 HS864-4 LIGHT PIPE ARRAY 4 1 EL1051 FUSE, 2 PACK OF 5 5 1 HS864-1 PCB, MAIN BOARD, 240VAC IN 6 1 HS820-1-3A PCB, INFRARED LED ASSEMBLY 7 1 HS820-1-4A PCB, INFRARED TRANSISTOR ASSEMBLY 8 2 HS820-1-5 TUBE, IR ASSEMBLY (INCLUDED WITH ITEM 6 AND 7) 9 1 EL1000 SWITCH, SPST TOGGLE 10 1 HS820-2 TUBE HOUSING, INFRARED FEED CONTROLLER 11 1 EL1083 COVER, TOGGLE SWITCH
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 11 GROW-FLEX™ Feed Systems Hog Slat Limited Warranty Hog Slat warrants products to be free from defects in material or workmanship for a period of twenty-four (24) months from the date of original purchase. Hog Slat will credit, repair, or replace, at its option any product deemed defective within this time period. Labor costs associated with the replacement or repair of the product are not covered by the Seller/Manufacturer. Conditions and Limitations 1. The product must be installed by and operated in accordance with the instructions published by the Seller/Manufacturer or Warranty will be void. 2. Warranty is void if all components are not original equipment supplied by the Seller/Manufacturer. 3. This product must be purchased from and installed by an authorized retailer/distributor or certified representative thereof or the Warranty will be void. 4. Malfunctions or failure resulting from misuse, abuse, negligence, alteration, accident, or lack of proper maintenance shall not be considered defects under the Warranty. 5. This Warranty applies only to components/systems for the care of poultry and livestock. Other applications in industry or commerce are not covered by this Warranty. 6. This Warranty applies only to the Original Purchaser of the product. The Seller/Manufacturer shall not be liable for any Consequential or Special Damage which any purchaser may suffer or claim to suffer as a result of any defect in the product. “Consequential” or “Special Damages” as used herein include, but are not limited to, lost or damaged products or goods, costs of transportation, lost sales, lost orders, lost income, increased overhead, labor and incidental costs and operational inefficiencies. THIS WARRANTY CONSTITUTES THE SELLER/MANUFACTURER’S ENTIRE AND SOLE WARRANTY AND THIS MANUFACTURER EXPRESSLY DISCLAIMS ANY AND ALL OTHER WARRANTIES, INCLUDING, BUT NOT LIMITED TO, EXPRESS AND IMPLIED WARRANTIES AS TO MERCHANTABILITY, FITNESS FOR PARTICULAR PURPOSES SOLD AND DESCRIPTION OR QUALITY OF THE PRODUCT FURNISHED HEREUNDER. Hog Slat Retailers/Distributors are not authorized to modify or extend the terms and conditions of this Warranty in any manner or to offer or grant any other warranties for GrowerSelect products in addition to those terms expressly stated above. An officer of Hog Slat must authorize any exceptions to this Warranty in writing. The Seller/Manufacturer reserves the right to change models and specifications at any time without notice or obligation to improve previous models.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 12 GROW-FLEX™ Feed Systems This equipment must be installed in accordance with all State and Local Codes and applicable Regulations which should be followed in all cases. Authorities having jurisdiction should be consulted before installations are made. Hog Slat, Inc. PO Box 300 Newton Grove, NC 28366 Phone: (910) 594-0219 Fax: (910) 594-1392 www.hogslat.com Copyright © 2025 by Hog Slat, Inc. Part Number: HSMANUAL-234 Market – Poultry & Swine Product Group – Grower Select
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 13 GROW-FLEX™ Feed Systems HS864 CONTRÔLEUR D’ALIMENTATION À INFRAROUGE MODE D’INSTALLATION ET D’EMPLOI - FRANÇAIS
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 14 GROW-FLEX™ Feed Systems 10.PRÉSENTATION / CARACTÉRISTIQUES : Le détecteur de présence infrarouge HS864 commande les moteurs d'entraînement des vis sans fin de la ligne d'alimentation. Il est généralement installé sous l'unité de commande de la vis sans fin, à l'extrémité de la ligne. Lorsque le dernier distributeur d'alimentation est plein, l'aliment remonte dans le corps du HS864 où il est détecté par une série de capteurs infrarouges. Le HS864 intègre les fonctionnalités nécessaires au fonctionnement automatique du système d'alimentation et utilise des LED de différentes couleurs pour indiquer à l'utilisateur son état de fonctionnement. Les capteurs infrarouges détectent tous les types d'aliments et ne sont pas affectés par l'humidité, contrairement aux capteurs de proximité. Un relais intégré permet une connexion directe au moteur de la vis sans fin. CARACTÉRISTIQUES : ❖ Technologie de détection à infrarouge ❖ Voyants LED d'état ❖ Surveillance de la durée maximale de fonctionnement ❖ Option de temporisation d'alimentation. ❖ Sortie de relais pour la vis sans fin 11.CARACTÉRISTIQUES TECHNIQUES : CARACTÉRISTIQUES ÉLECTRIQUES : Alimentation : 208 À 240 V c. a. 50/60 Hz, monophasé 21,025 A Câblage d’alimentation sur le terrain : CONDUCTEURS EN CUIVRE UNIQUEMENT. Fusible de commande : 1 A à action rapide, 250 V. Entrées : Contrôleur : ,025 A. Sorties : Moteur de vis sans fin : À contact sec 20 A max. (1,5 HP MAX.) à 240 V c. a. Contact sec d’alarme : 1 A MAX. Considérations de fonctionnement : 0 à 40 °C (32 à 104 °F), 0-95 % HR, sans condensation. Usage intérieur uniquement. Température de stockage : -20 à 50 °C (-4 à 120 °F). Altitude : Jusqu’à 2 000 m (6 560 pi). Enceinte : USAGE INTÉRIEUR UNIQUEMENT 12.REMARQUES GÉNÉRALES D’INSTALLATION : Assurez-vous que l’alimentation électrique est déconnectée du système avant toute intervention. L’installation de cet équipement et de tout équipement de fabricant d’origine connexe doit être réalisée conformément à ces instructions, à celles de l’équipement du fabricant d’origine et aux codes locaux (s’il
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 15 GROW-FLEX™ Feed Systems y a lieu). Le manquement à suivre ces instructions peut causer des dommages à l’équipement et/ou des blessures corporelles ou la mort. Prenez note des étiquettes d’avertissement et de sécurité sur l’équipement et dans les manuels. Portez toujours des vêtements de protection et tout équipement de protection personnelle applicable (lunettes de protection et/ou bouche-oreilles) lors de toute intervention sur l’équipement. Les matériaux, l’équipement et les boîtes à éliminer doivent être recyclés conformément aux codes locaux et nationaux en vigueur Remarque : Le contrôleur doit être câblé conformément à tous les codes d’électricité locaux et nationaux en vigueur. Tous les calibres de câble et toutes les capacités de fusibles doivent être conformes aux spécifications applicables du code de l’électricité ou autres réglementations en vigueur. 13.CONSIGNES DE SÉCURITÉ : Lisez tous les messages de sécurité qui figurent dans ce manuel et sur les étiquettes de sécurité de l’équipement. Respectez les précautions et les pratiques d’emploi sécuritaires recommandées. Portez attention. Prenez le temps de lire et d’assimiler l’information, car cela peut vous faire gagner du temps plus tard. La plage de températures recommandée se situe entre 0 °C et 40 °C (32104 °F). Ne placez pas le contrôleur à proximité des conduites d’eau. Un interrupteur ou un disjoncteur doit être inclus dans l’installation. Placez le contrôleur dans un endroit convenable et facilement accessible. Avertissement : Déconnecter l’alimentation avant toute intervention. Avertissement : NE PAS LAVER À LA PRESSION. PROTÉGER L’UNITÉ PENDANT LE NETTOYAGE DE LA PIÈCE. Mettez à la masse tout équipement électrique. Mettez à la masse toute pièce métallique non conductrice pour assurer une protection contre une décharge électrique.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 16 GROW-FLEX™ Feed Systems Gardez toujours en bon état les étiquettes de sécurité et remplacez-les si elles sont manquantes ou endommagées. 14.INSTALLATION : Le HS864 se monte sous une unité de commande de vis sans fin entre l’entonnoir d’écoulement et le dernier tube d’écoulement dans le système d’alimentation. Utilisez les vis autotaraudeuses ou la broche métallique pour monter l'unité comme illustré. Unité de commande HS693 HS593 ou un produit équivalent Dernier tube d’écoulement HS864 Contrôleur d’alimentation à infrarouge Pasador de montaje 60638 o Tornillos REMARQUE ! Avec du maïs broyé, des aliments en purée ou d'autres aliments poussiéreux de petite taille, montez le HS80 légèrement tourné (20-30 degrés) sous l'unité de commande de la vis sans fin pour empêcher l'unité de détecter prématurément les aliments.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 17 GROW-FLEX™ Feed Systems 15.SCHÉMA DE CÂBLAGE :
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 18 GROW-FLEX™ Feed Systems 16.CONNEXIONS ÉLECTRIQUES : UNITÉ DE COMMANDE HS864 À HS689/HS693
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 19 GROW-FLEX™ Feed Systems HS864 À L’UNITÉ DE COMMANDE HS589/HS593 ou TÂCHE-TEMPS HS864 TO FLX-4512
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 20 GROW-FLEX™ Feed Systems 17. OPERACIÓN - MODOS: 18. DÉLAI DE DÉBUT DE L'ALIMENTATION : Une fois l'aliment consommé et son niveau descendu en dessous des capteurs infrarouges, le HS864 active le minuteur de temporisation d'alimentation. Le voyant vert de fonctionnement de la vis sans fin clignote pendant le décompte. Il est recommandé de ne pas régler le minuteur de temporisation en dessous de 30 secondes afin d'éviter les cycles trop courts du moteur de la vis sans fin. Le minuteur de temporisation peut être réglé jusqu'à 930 secondes (15 minutes 30 secondes) par incréments de 30 secondes. Voyant LED rouge : Mise sous tension Voyant LED vert : le moteur de la vis sans fin est en marche. Voyant LED jaune : alimentation détectée. Interrupteur marche/arrêt. Mettez l'appareil hors tension pour le redémarrer après un dysfonctionnement. RETARD AU DÉBUT DE L'ALIMENTATI ON TEMPS D'EXÉCUTION MAXIMUM
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 21 GROW-FLEX™ Feed Systems Pour régler le délai, faites glisser le commutateur DIP vers le haut. Chaque position ajoute des secondes. Exemple: Pour obtenir un délai de 3 minutes (180 secondes), faites glisser les commutateurs DIP vers le haut jusqu'aux positions 2 et 3, en laissant tous les autres en position basse. TEMPS D'EXÉCUTION MAXIMUM : Le HS864 a une durée de fonctionnement maximale de 465 minutes (7,75 heures). La minuterie de fonctionnement maximal est activée lorsque la vis de remplissage est en marche. Si cette durée maximale est dépassée, le voyant d'alimentation du HS864 clignote en rouge. Le moteur de la vis s'arrête et le contrôleur passe en mode de sécurité. Pour reprendre le fonctionnement, l'appareil doit être réinitialisé. Il suffit de l'éteindre puis de le rallumer, ou de mettre l'interrupteur situé en dessous sur la position arrêt pendant environ 2 secondes, puis de le remettre sur la position marche. L'appareil se réinitialise et, si aucun aliment n'est détecté par les capteurs infrarouges, le fonctionnement de la vis reprend. Pour ajuster la durée de fonctionnement maximale, faites glisser le commutateur DIP vers le haut. Chaque position correspond à une durée en minutes. Exemple: Pour obtenir un délai de 90 minutes, faites glisser les commutateurs DIP vers le haut jusqu'aux positions 2 et 3, tous les autres vers le bas. 30 60 120 240 480 15 30 60 120 240
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 22 GROW-FLEX™ Feed Systems 19.LISTE DE PIÈCES DE RECHANGE No DE PIÈCE QTÉ No DE PIÈCE DESCRIPTION 1 1 HS864-3 COUVERCLE, CONTRÔLEUR DE MOULÉE DU BOÎTIER D’INTERRUPTEUR 2 1 HS589-3 JOINT D’ÉTANCHÉITÉ, COUVERCLE, BOÎTIER D’INTERRUPTEUR 3 1 HS864-4 RÉSEAU DE CONDUCTEURS DE LUMIÈRE 4 1 EL1051 FUSIBLES, 2A, LOT DE 5 5 1 HS864-1 CARTE DE CIRCUIT IMPRIMÉ, ENS. D’ALIMENTATION, ENTRÉE 240 V C. A. 6 1 HS820-1-3A CARTE DE CIRCUIT IMPRIMÉ, ENS. DEL À INFRAROUGE 7 1 HS820-1-4A CARTE DE CIRCUIT IMPRIMÉ, ENS. TRANSISTOR À INFRAROUGE 8 2 HS820-1-5 TUBE, ENS. IR 9 1 EL1000 NTERRUPTEUR, BASCULE SPST 10 1 HS820-2 BOÎTIER DE TUBE, CONTRÔLEUR D'ALIMENTATION INFRAROUGE 11 1 EL1083 COUVERCLE, INTERRUPTEUR À BASCULE
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 23 GROW-FLEX™ Feed Systems Garantie limitée Hog Slat Limited Contrôleur de moulée à infrarouge Hog Slat garantit ses produits contre tout défaut matériel ou de fabrication pour une période de vingtquatre (24) mois à compter de la date d’achat d’origine. Hog Slat créditera, réparera ou remplacera, à son choix, tout produit déclaré défectueux pendant cette période. Les frais de main-d’œuvre associés au remplacement ou à la réparation du produit ne sont pas couverts par le vendeur/fabricant. Conditions et restrictions 7. Le produit doit être installé et exploité conformément aux instructions publiées par le vendeur/fabricant; sinon, la garantie sera annulée. 8. Tous les composants doivent être des pièces d’équipement d’origine fournies par le vendeur/fabricant pour que la garantie soit valide. 9. Le produit doit être acheté auprès d’un détaillant/distributeur ou d’un représentant certifié de ce dernier, et installé par le détaillant/distributeur ou son représentant. Sinon, la garantie sera annulée. 10.Un mauvais fonctionnement ou une défaillance du produit résultant de la mauvaise utilisation, de l’utilisation abusive, de la négligence, de la modification, d’un accident ou d’un manque d’entretien adéquat ne sera pas considéré comme étant un défaut en vertu de la garantie. 11.Cette garantie ne s’applique qu’aux composants/systèmes pour les soins de la volaille et du bétail d’élevage. Les autres applications dans l’industrie ou le commerce ne sont pas couvertes par cette garantie. 12.Cette garantie ne s’applique qu’à l’acheteur d’origine du produit. Le vendeur/fabricant ne sera pas tenu responsable des dommages immatériels ou dommagesintérêts particuliers que pourrait subir ou déclarer avoir subi un acheteur quelconque en conséquence de tout défaut du produit. Les termes « dommages immatériels » ou « dommages-intérêts particuliers » utilisés aux présentes comprennent, sans toutefois s’y limiter, les produits ou biens perdus ou endommagés, les frais de transport, la perte de ventes, la perte de revenus, l’augmentation des coûts indirects, les frais de main-d’œuvre et accessoires et les inefficiences d’exploitation. CETTE GARANTIE CONSTITUE LA GARANTIE INTÉGRALE ET EXCLUSIVE DU VENDEUR/FABRICANT ET CE FABRICANT NIE EXPRESSÉMENT TOUTE AUTRE GARANTIE, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, TOUTE GARANTIE EXPRESSE OU IMPLICITE DE QUALITÉ MARCHANDE, D’ADÉQUATION À UN USAGE PARTICULIER DU PRODUIT VENDU ET DE LA DESCRIPTION OU DE LA QUALITÉ DU PRODUIT FOURNI AUX PRÉSENTES. Les détaillants/distributeurs Hog Slat ne sont pas autorisés à modifier ou proroger les conditions générales de cette garantie de quelque manière que ce soit ou d’accorder toute autre garantie pour les produits GrowerSelect en plus des conditions expressément stipulées plus haut. Un membre de la direction de Hog Slat doit autoriser par écrit toute exception à cette garantie. Le vendeur/fabricant se réserve le droit de modifier les modèles et caractéristiques à n’importe quel moment sans préavis ni obligation d’améliorer les modèles antérieurs.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 24 GROW-FLEX™ Feed Systems Cet équipement doit être installé conformément à tous les codes d’État, provinciaux et locaux, de même qu’aux réglementations applicables qui doivent être respectées en toutes circonstances. Les autorités compétentes doivent être consultées avant de procéder à toute installation. Hog Slat, Inc. PO Box 300 Newton Grove, NC 28366 Téléphone : (910) 594-0219 Télécopieur : (910) 594-1392 www.hogslat.com Copyright © 2025 by Hog Slat, Inc. Numéro de pièce : HSMANUAL-234 Marché – Volaille et porc Groupe de produits - Grower Select
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 25 GROW-FLEX™ Feed Systems HS864 CONTROLADOR INFRARROJO DE ALIMENTO MANUAL DE INSTALACIÓN Y DE OPERACIÓN - ESPAÑOL
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 26 GROW-FLEX™ Feed Systems 20.DESCRIPCIÓN GENERAL/CARACTERÍSTICAS: El interruptor de alimentación infrarrojo HS864 se utiliza para controlar los motores de accionamiento del sinfín de la línea de alimentación mediante la detección de la presencia de alimento. El HS864 se monta normalmente debajo de la unidad de control del sinfín, al final de la línea de alimentación. Cuando el alimentador llena la última tolva, el alimento asciende hasta el cuerpo del HS864, donde es detectado por una serie de sensores infrarrojos. El HS864 incorpora las funciones necesarias para el funcionamiento automático del sistema de alimentación, con LED de diferentes colores que informan al usuario sobre las condiciones de funcionamiento. Los sensores infrarrojos detectan todo tipo de alimento y no se ven afectados por la humedad, a diferencia de los sensores de proximidad. El relé integrado permite la conexión directa al motor del sinfín. CARACTERÍSTICAS: ❖ Tecnología de detección infrarroja. ❖ LED indicadores de estado. ❖ Monitoreo del tiempo de funcionamiento máximo. ❖ Opción de retardo de alimentación. ❖ Salida de relé para el sinfín. 21.ESPECIFICACIONES TÉCNICAS: VALORES ELÉCTRICOS NOMINALES: Potencia: 208-240 Voltios CA 50/60 Haz, antineoplásico. 21.025 amperios. Cableado en el sitio: SOLO CONDUCTORES DE COBRE. Fusible de control: 1 amperio de acción rápida, 250 V. Entradas: Controlador: .025 amperios. Salidas: Motor de gusano barrena: contacto seco 20 amperios MÁX. (1.5 HP MÁX.) a 240 VCA. Alarma de contacto seco: 1 amperio MÁX. Condiciones de funcionamiento: de 0 a 40 °C (de 32 a 104 °F), 0-95 % HR, sin condensación. Sólo para uso residencial Temperatura de almacenamiento: de -20 a 50 °C (de -4 a 120 °F). Altitud: hasta 2000 m (6560 ft). Carcasa: SOLO PARA USO INTERIOR. 22.NOTAS GENERALES DE INSTALACIÓN: Asegúrese de que la energía esté desconectada del sistema antes de realizar el mantenimiento. La instalación de este equipo y del equipo relacionado del *FOE debe cumplir estas instrucciones, las instrucciones de instalación del FOE y los códigos locales (si corresponde). El incumplimiento de las instrucciones especificadas puede causar daños al equipo y daños personales o la muerte.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 27 GROW-FLEX™ Feed Systems Preste especial atención a las calcomanías de seguridad o advertencias en el equipo y en los manuales. Siempre use ropa de protección y cualquier equipo de protección personal aplicable (gafas de seguridad o tapones para los oídos) cuando trabaje con el equipo. Los materiales, equipos y cajas desechados deben reciclarse en conformidad con los códigos locales y nacionales. Nota: El controlador se debe conectar en conformidad con todos los códigos locales y nacionales de alambrado eléctrico. Todas las capacidades de los fusibles y los calibres del alambrado deben calcularse de acuerdo a las especificaciones de los códigos eléctricos aplicables u otros reglamentos. 23.INSTRUCCIONES DE SEGURIDAD: Lea todos los mensajes de seguridad en este manual y en las calcomanías de seguridad del equipo. Cumpla las precauciones recomendadas y las prácticas de operación segura. Preste atención. Tómese tiempo para leer y entender esto ya que puede ahorrarle tiempo más adelante. El rango de temperatura de operación recomendado es de 0 °C a 40 °C (de 32 a 104 °F). No coloque el controlador cerca de las líneas de agua. Se debe incluir un interruptor o disyuntor en la instalación. Coloque el controlador en una ubicación adecuada y fácil alcance. Advertencia: desconecte la energía para realizar el mantenimiento. Advertencia: NO LAVE A PRESIÓN. PROTEJA LA UNIDAD DURANTE LA LIMPIEZA DE LA SALA. Conecte a tierra todos los equipos eléctricos por seguridad. Conecte a tierra todas las piezas metálicas no conductoras para evitar descargas el éctricas. Mantenga siempre las calcomanías de seguridad en buenas condiciones y reemplace las calcomanías dañadas o faltantes.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 28 GROW-FLEX™ Feed Systems 24. INSTALACIÓN: El HS864 se monta debajo de la unidad de control del sinfín, entre el embudo de descarga y el último tubo de descarga del sistema de alimentación. Utilice tornillos autoperforantes o pasadores de alambre para fijar la unidad. Unidad de control HS693 HS593 O equivalente Tubo de la última gota HS864 Interruptor de alimentación infrarrojo Pasador de montaje 60638 o tornillos NOTA ! Con maíz triturado, puré u otros piensos polvorientos de partículas pequeñas, monte el HS864 ligeramente girado (20-30 grados) debajo de la unidad de control del sinfín para evitar que la unidad detecte prematuramente feed.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 29 GROW-FLEX™ Feed Systems 25.DIAGRAMA DE ALAMBRADO:
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 30 GROW-FLEX™ Feed Systems 26.CONEXIONES ELÉCTRICAS: HS864 A LA UNIDAD DE CONTROL HS689/HS693
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 31 GROW-FLEX™ Feed Systems HS864 A LA UNIDAD DE CONTROL HS589/HS593 O CHORETIME HS864 TO FLX-4512 .
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 32 GROW-FLEX™ Feed Systems 27.OPERACIÓN - MODOS: 28. RETARDO DE INICIO DE LA ALIMENTACIÓN: Una vez consumido el alimento y cuando el nivel de alimento descienda por debajo de los sensores infrarrojos, el HS864 activará el temporizador de retardo de alimentación. El indicador verde de funcionamiento del sinfín parpadeará mientras se realiza el conteo. Se recomienda no configurar el retardo de alimentación por debajo de 30 segundos para evitar ciclos cortos del motor del sinfín. El retardo de alimentación se puede configurar hasta 930 segundos (15:30 minutos) en incrementos de 30 segundos. Indicador LED rojo: Encendido Indicador LED verde: el motor del sinfín está en funcionamiento. Indicador LED amarillo: alimentación detectada. Interruptor de encendido/apagado. Apague el equipo para reiniciarlo tras una avería. RETARDO DE INICIO DE LA ALIMENTACIÓ N TIEMPO MÁXIMO DE EJECUCIÓN
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 33 GROW-FLEX™ Feed Systems Para ajustar la cantidad de retardo, deslice el interruptor DIP hacia arriba. Cada posición se suma en segundos Ejemplo: Para obtener un retardo de 3 minutos (180 segundos), deslice hacia arriba los interruptores DIP en las posiciones 2 y 3, dejando todos los demás en la posición inferior. TIEMPO MÁXIMO DE EJECUCIÓN: El HS864 tiene un tiempo máximo de funcionamiento de 465 minutos (7,75 horas). El temporizador de funcionamiento máximo se activa mientras el sinfín de llenado está en marcha. Si se supera este tiempo máximo, el indicador de encendido del HS864 parpadeará en rojo. El motor del sinfín se apagará y el controlador entrará en modo de fallo. Para reanudar el funcionamiento, es necesario reiniciar la unidad. Simplemente apáguela y enciéndala, o bien, coloque el interruptor de la parte inferior en la posición de apagado durante unos 2 segundos y luego vuelva a encenderlo. La unidad se reiniciará y, si no hay alimento frente a los sensores infrarrojos, el funcionamiento del sinfín se reanudará. Para ajustar el tiempo máximo de funcionamiento, deslice el interruptor DIP hacia arriba. Cada posición se suma en minutos Ejemplo: Para obtener un retardo de 90 minutos, deslice hacia arriba los interruptores DIP en las posiciones 2 y 3 con todos los demás hacia abajo. 30 60 120 240 480 15 30 60 120 240
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 34 GROW-FLEX™ Feed Systems 29.LISTE DE PIÈCES DE RECHANGE No DE PIÈCE QTÉ No DE PIÈCE DESCRIPTION 1 1 HS864-3 TAPA, CARCASA DE INTERRUPTOR, CONTROLADOR DE ALIMENTACIÓN INFRARROJA 2 1 HS589-3 JUNTA, TAPA, CARCASA DEL INTERRUPTOR 3 1 HS864-4 MATRIZ DE TUBERÍAS DE LUZ 4 1 EL1051 FUSIBLE DE 1 AMPERIO, PAQUETE DE 5 5 1 HS864-1 PCB, PLACA PRINCIPAL, ENTRADA DE 240 VCA 6 1 HS820-1-3A PCB, ENSAMBLAJE DE LED INFRARROJO 7 1 HS820-1-4A PCB, ENSAMBLAJE DE TRANSISTOR INFRARROJO 8 2 HS820-1-5 TUBO, CONJUNTO IR (INCLUIDO CON LOS ARTÍCULOS 6 Y 7) 9 1 EL1000 INTERRUPTOR, CONMUTADOR SPST 10 1 HS820-2 CARCASA DE TUBO, CONTROLADOR DE ALIMENTACIÓN POR INFRARROJO 11 1 EL1083 TAPA, INTERRUPTOR DE PALANCA
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 35 GROW-FLEX™ Feed Systems Garantía limitada de Hog Slat Controlador infrarrojo de alimento Hog Slat garantiza que los productos están libres de defectos de materiales o de mano de obra por un período de veinticuatro (24) meses a partir de la fecha de compra original. Hog Slat emitirá una nota de crédito, reparará o reemplazará, según su criterio, cualquier producto considerado defectuoso dentro de este período de tiempo. Los costos de mano de obra asociados con el reemplazo o la reparación del producto no están cubiertos por el Vendedor/Fabricante. Condiciones y limitaciones 13.El producto debe ser instalado y operado según las instrucciones publicadas por el Vendedor/Fabricante o se anulará la garantía. 14.La garantía es nula si todos los componentes no son los equipos originales suministrados por el Vendedor/Fabricante. 15.El producto debe ser comprado e instalado por un vendedor minorista/distribuidor autorizado o representante certificado del mismo o se anulará la garantía. 16.El mal funcionamiento o la falla que resulte del uso indebido, maltrato, negligencia, alteración, accidente o falta de mantenimiento adecuado no se considerarán defectos bajo la Garantía. 17.Esta Garantía se aplica solamente a los componentes/sistemas para el cuidado de aves de corral y ganado. Las demás aplicaciones en industria o comercio no están cubiertas por esta Garantía. 18.Esta Garantía se aplica solamente al Comprador original del producto. El Vendedor/Fabricante no será responsable de ningún Daño Consecuencial o Especial que cualquier comprador pueda sufrir o reclamar haber sufrido como resultado de cualquier defecto en el producto. Los daños “consecuenciales” o “especiales” como se usan en este documentoincluyen, entre otros, productos o bienes extraviados o dañados, costos de transporte, pérdida de ventas, pérdida de pedidos, pérdida de ingresos, aumento de gastos generales, costos de mano de obra y costos incidentales e ineficiencias operativas. ESTA GARANTÍA CONSTITUYE LA GARANTÍA ÚNICA Y EXCLUSIVA DEL VENDEDOR/FABRICANTE Y ESTE FABRICANTE RECHAZA EXPRESAMENTE CUALQUIER OTRA GARANTÍA, INCLUSO, ENTRE OTRAS, LAS GARANTÍAS EXPRESAS O IMPLÍCITAS DE COMERCIALIZACIÓN, IDONEIDAD PARA UN PROPÓSITO ESPECÍFICO DE VENTA Y DESCRIPCIÓN O CALIDAD DEL PRODUCTO PROPORCIONADO. Los Vendedores minoristas/Distribuidores de Hog Slat no están autorizados para modificar o ampliar los términos y las condiciones de esta Garantía en cualquier manera ni para ofrecer u otorgar cualquier otra garantía para los productos de GrowerSelect además de los términos que se indican expresamente arriba. Un funcionario de Hog Slat debe autorizar cualquier excepción a esta Garantía por escrito. El Vendedor/Fabricante se reserva el derecho de cambiar modelos y especificaciones en cualquier momento sin aviso ni obligación de mejorar los modelos anteriores.
Hog Slat Inc. Newton Grove, NC USA DECEMBER 2025 REV IR 36 GROW-FLEX™ Feed Systems Este equipo debe ser instalado de acuerdo con todos los códigos estatales y locales y reglamentos aplicables que deben cumplirse en todos los casos. Las autoridades competentes deben ser consultadas antes de que se efectúen las instalaciones. Hog Slat, Inc. PO Box 300 Newton Grove, NC 28366 Teléfono: (910) 594-0219 Fax: (910) 594-1392 www.hogslat.com Copyright © 2025 Hog Slat, Inc. Número de pieza: HSMANUAL-234 Mercado – Cerdos y aves de corral Grupo de productos - GrowerSelect
